AEG Teleport 9
|
|
Niet meer leverbaar
Door PE1BXL, PE1MIX, PE1OLQ, PE1RJY en PE1RRT
Museum Jan Corver had nog een grote partij AEG Teleport portofoons liggen
die door de drukte met andere projecten nog niet aan bod was gekomen.
Tot we hulp kregen uit het noorden van het land: Rob Spijker wilde zich
buigen over de software om het apparaat geschikt te
maken voor amateurgebruik. En hij heeft zijn belofte waargemaakt. De AEG
Teleport 9 (Schiphol uitvoering) werkt nu in de 2 meter amateurband en
dat alleen door aanpassing van de software!
Aan het einde van de pagina vindt je bestanden en links die je verder
op weg kunnen helpen.
|
Het uitgangspunt voor deze ombouw was simpel: probeer de software
voor de porto zodanig aan te passen dat deze past in de bestaande
EPROM en dat alle basisfuncties aanwezig zijn om het apparaat
geschikt te maken als 2m portofoon. Rob Spijker, PE1RJY, zag hierin
een uitdaging en ging aan de slag...
Met alleen software ben je er natuurlijk niet. In sommige gevallen
zal het tevens nodig zijn e.e.a. opnieuw af te regelen of te
optimaliseren. De ombouw is zo simpel mogelijk gehouden en ook de
software bevat alleen de hoogst noodzakelijke functionaliteit.
Het resultaat is een zeer robuuste 2m portofoon die gebruikt kan
worden tussen 144.000 en 146.000 MHz in een 25 KHz raster.
De portofoons zijn voor een zeer redelijk bedrag verkrijgbaar
via Museum Jan Corver en worden geleverd met een beknopte
handleiding. Onder Download kun je de meest recente versie van
deze handleiding downloaden in PDF formaat. Daarnaast kun je de
handleiding direct in HTML bekijken.
Zie onze prijslijst voor
meer informatie.
|

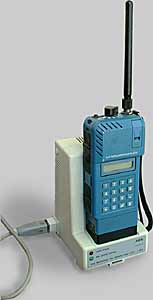

De zeer stevige portofoon heeft de bijnaam De blauwe baksteen
meegekregen. In de nevenstaande afbeelding is te zien waaraan
de porto deze naam te danken heeft. De robuuste kast van het apparaat
is gemaakt van gegoten aluminium en heeft ongeveer het formaat
van een baksteen.
Op de foto zien we tevens de optionele batterijlader waarvan
slechts een zeer beperkte hoeveelheid beschikbaar is voor een
zeer lage prijs. Kijk onder Download voor het schema van deze
lader en in de prijslijst als u er eentje wilt
aanschaffen. De lader is voorzien van een wat vreemde Hirschmann
connector voor de netaansluiting, maar geen nood; de kabel wordt
bijgeleverd. Als u in het bezit bent van meerdere exemplaren kunnen
deze middels deze connector aan elkaar worden gekoppeld.
Daarnaast is er ook een zgn. car-kit leverbaar die het mogelijk
maakt de portofoon in een auto te monteren. Ook van de car-kit
is onder Download het schema beschikbaar. De carkit maakt het
mogelijk om de accu van de porto tijdens het rijden op te laden
en is tevens voorzien van externe aansluitingen voor microfoon,
luidspreker en antenne.
|
|
|
|
|
Helical antenne voor de Teleport 9
|
|
|
Angezien de porto's oorspronkelijk op een hogere frequentie zijn
gebruikt, zijn de bijgeleverde antenne's niet ideaal voor gebruik
in de amateurband. Nico, PE1KQP, heeft een beschrijving
gemaakt om de bestaande antenne te verlengen zo dat deze toch nog
gebruikt kan worden. Natuurlijk is het ook mogelijk de porto te
voorzien van een BNC connector, zodat een standaard helical kan worden
gebruikt.
➤ Verlengen van de helical antenne
➤ Antenne-connector vervangen door een BNC chassisdeel
|
Aanvankelijk werd bij elke porto één NiCd batterijblok meegeleverd,
maar inmiddels zijn we door de voorraad heen en kunnen we nog
sporadisch van deze batterijen vinden. Door het vele gebruik van
de porto en het feit dat het hele spul lange tijd in opslag heeft
gelegen, kan de kwaliteit van de batterijen sterk zijn verminderd.
In dat geval kun je het beste het batterijblok demonteren, de
aanwezige NiCd cellen verwijderen en vervangen door nieuwe
oplaadbare penlight batterijen.
Heb je helaas geen batterijblok meer kunnen bemachtigen, dan kun je
ook gebruik maken van standaard in de onderdelenhandel verkrijgbare
kunststof houders voor 6 penlight batterijen. Deze past onder in de
porto en je zou een behuizing kunnen maken (bijvoorbeeld van printmateriaal)
om het geheel aan de porto te bevestigen.
|
|
|
Via de speciale uitbreidingsconnector aan de achterzijde van de porto
kan een aantal functies direct worden bediend. Te denken valt hierbij
aan de PTT schakelaar (Push-To-Talk) en toonoproep, maar ook de microfoon
en luidsprekeraansluitingen zijn via deze connector toegankelijk.
Wie een plug voor deze connector heeft weten te bemachtigen, kan bijvoorbeeld
een externe microfoon (evt. gecombineerd met een luidspreker) aansluiten.
Voor een volledige beschrijving van alle pennen van deze connector,
wordt verwezen naar de handleiding van de teleport (zie onder Download).
Om de PTT functie via pin 5 goed te laten werken, kan het nodig zijn
op het moederbord van de porto links D en E te verwijderen en link F aan
te brengen.
|
|
|
Alternatieve software voor de teleport
|
|
|
Op dit moment wordt hard gewerkt aan een nieuwe versie van de software
voor de teleport. Deze software zal het ondermeer mogelijk maken om
de porto te gebruiken in een 12,5 kHz raster. Op de radiovlooienmarkt in Rosmalen (2002) werd alternatieve software voor de
Teleport verkocht die volgens ons niet correct werkt. Wij wijzen er
moet klem op dat deze software niet door ons wordt verspreid.
➤ Lees onze waarschuwing over deze software!
|
|
Hieronder vindt je een aantal bestanden met meer
informatie over de ombouw. Voor de meeste bestanden
moet je de beschikking hebben over een PDF Reader.
|
|
|
|
|
|
|
|
|
|
|
Huidige versie van de software (13k ZIP file) (13KB ZIP file)
|
Dit is de meest recente versie van de software zoals deze
op 20 mei 2002 door Rob, PE1RJY, is vrijgegeven. De software
is geschikt voor gebruik in combinatie met de 12,5 kHz ombouw
(zie onder) en laat tevens de lampjes in de porto werken.
Het bestand is in ZIP formaat en bevat de software in 4
verschillende formaten:
- INT (Intel formaat)
- HEX (Hex formaat)
- 3SF (Motorola S3 formaat)
- BIN (Binair formaat)
|
|
DISCLAIMER —
