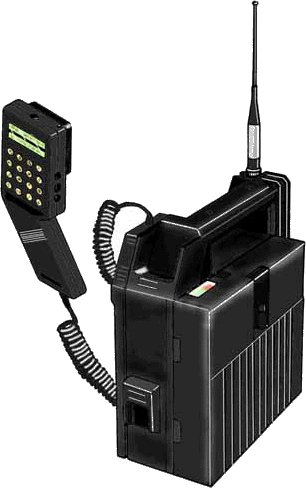

Nokia Mobira
|
|
70cm zendontvanger
- niet meer leverbaar
Door PE1DTN, PE1MIX, PE1OLQ en PE1RRT
Na het succesvolle 'T-813 project'
en de 'KF-161' is er weer een opvolger:
de Nokia Mobira ATF2 autotelefoon ombouw. Nu eens niet iets voor de 2-meter
amateurband (die lijkt verzadigd na de voorgaande projecten ;-) maar voor
de 70cm band! Op deze pagina vind je de laatste hints
en tips betreffende deze ombouw.
|
|
|
In een vloek en een zucht... een Nokia in de lucht!
|
|
|
Het uitgangspunt van deze ombouw is anders dan bij de reeds bestaande
ombouwen: maak gebruik van wat er al in zit, inclusief de micro-processor!
Peter de Vroome,
PE1DTN, zag er een uitdaging in om op basis van deze processor nieuwe
software te schrijven om het apparaat zodoende geschikt te maken voor
radiozendamateurs. Met alleen maar software ben je er natuurlijk nog niet,
ook zullen enkele zaken aangepast moeten worden.
Tevens is er een RX/TX print met strip-lines en een aantal PIN-dioden
ontwikkeld door PE1RRT en PE1MIX. Die print bevat een harmonischen-filter en
ingangsfilter om de set aan de gestelde eisen te laten voldoen en zorgt
tevens voor de omschakeling van de antenne tussen zender en ontvanger.
Veel van deze voormalige autotelefoons vonden via het museum een weg
naar de zendamateurs en er is nog slechts een kleine hoeveelheid
van deze apparaten beschikbaar. De bijbehorende hoorns zijn echter
zeer moeilijk verkrijgbaar dus het is raadzaam vooraf daarnaar te
informeren. Er zijn plannen voor het maken van een bouwpakket met
een 'hooremulator' maar de ontwikkeling daarvan is door drukte met
andere ombouwpakketen op een laag pitje komen te staan.
|
|
|
Aangezien de Nokia Mobira oorspronkelijk werd gebruikt als autotelefoon,
was deze standaard voorzien van een duplex-filter dat specifiek voor
de daarvoor gereserveerde frequentie was gedimensioneerd. Aangezien dit
filter niet kan worden omgebouwd (het is trouwens ook veel te smalbandig)
moet het bij ombouw van de set worden verwijderd. Nadeel is echter dat je
dan een aparte antenne-aansluiting overhoud voor zender en ontvanger,
terwijl je die liever zou combineren. Bovendien is de onderdrukking van
harmonischen in de eindtrap onvoldoende en laat ook de selectiviteit van
de ontvanger te wensen over. Dit was een reden voor Eric, PE1MIX en Marc,
PE1RRT, om een PIN-Switch uitbreiding te maken die goed zelf is na te
bouwen en die past in de ruimte waar vroeger het duplex filter zat.
Een bouwpakket met de print en alle onderdelen is verkrijgbaar via
het museum.

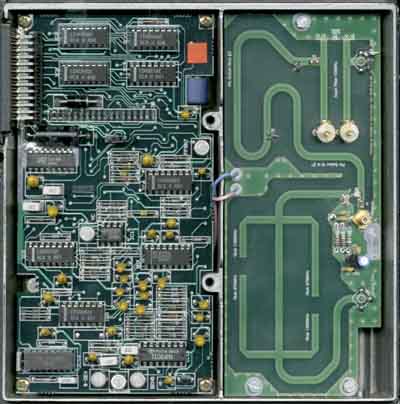

Zoals je ziet een zeer fraaie oplossing die precies in de beschikbare
ruimte past. Om de nabouwzekerheid te garanderen is gekozen voor het
gebruik van stripline filters. De specificaties hiervan liggen vast
in de afmetingen en het gebruikte printmateriaal. De print sluit
rechtstreeks aan op de compartimenten aan de andere kant via SMB
connectors aan de achterzijde van de print. De twee draadjes die in
de foto duidelijk te zien zijn, zijn voor voeding en PTT.
|
Tegenwoordig is een CTCSS uitbreiding noodzakelijk om toegang
tot de meeste repeaters te kunnen verkrijgen. Aangezien we met
de Nokia niet achter konden blijven, hebben we daarvoor een
CTCSS uitbreiding ontworpen die past in de geringe ruimte die
nog over is in de set. Van deze uitbreiding is een bouwpakket
gemaakt dat via het museum verkrijgbaar is. Informeer naar de
beschikbaarheid, want het is mogelijk dat deze reeds is uitverkocht.

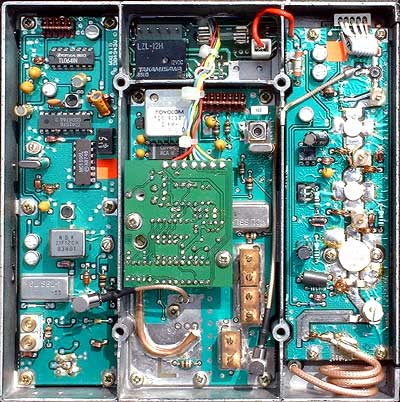

Hier zie je hoe de CTCSS print in de Nokia wordt ingebouwd.
Als je goed kijkt zie je dat we geen gebruik hebben gemaakt
van een FX315, maar van een PIC-processor! Hierdoor wordt de
uitbreiding een stuk goedkoper. Het aardige is dat voor de
inbouw geen mechanische aanpassingen nodig zijn.

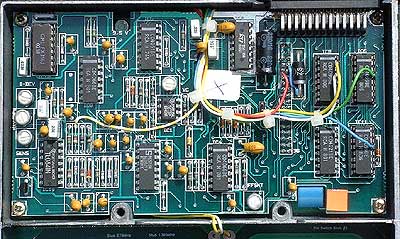

Op deze foto is te zien hoe de CTCSS print op de rest van
het apparaat wordt aangesloten. Dit is overigens niet de
enige methode; PA0JAW heeft een andere manier bedacht
waarvan hij een beschrijving met foto's
heeft gemaakt.
|
Een enkele keer komt het voor dat er een ongewenste bromtoon
wordt meegestuurd tijdens het zenden met CTCSS. PA3ALO heeft
ontdekt hoe dit te verhelpen is en stuurde ons daarvan
een beschrijving.
|
|
Hieronder vindt je een aantal bestanden met meer
informatie over de ombouw. Voor de meeste bestanden
moet je de beschikking hebben over een PDF Reader.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Frequentielijst in PDF formaat, 40kb (41KB PDF file)
|
|
Ad Spaninks, PE1FTV, stuurde ons deze lijst die hij
met behulp van Excel heeft aangemaakt. De lijst bestaat
uit 16 pagina's waarin alle voorkomende frequenties zijn
opgenomen met de bijbehorende stand van de DIP-switches.
Handig voor gebruikers van Packet Radio.
|
|
|
|
Laatste wijzigingen
|
|
Op deze pagina vindt je alle wijzigingen en
aanvullingen van de ombouwhandleiding, aangegeven per
versie/datum.
|
|
|
|
|
|
|
|
- PE1DTN, Peter de Vroome
- PE1MIX, Eric Post
- PE1RRT, Marc Simons
- PE1OLQ, Nanno van Haaften
|
