ATF-2 basispost als 70cm transceiver
|
|
|
Door PE1BXL, PE1DTN, PE1MIX, PE1OLQ en PE1RRT
Januari 1999 - Enkele jaren geleden kwam museum Jan Corver in het bezit van een groot
aantal 'afgedankte' basisstations van het type RS9044 uit het voormalige
autotelefoonnet (ATF-2) van KPN. Deze sets zijn van een uitzonderlijke
kwaliteit en kunnen prima dienst doen als amateurstation. Helaas zijn
de sets inmiddels uitverkocht, maar hier-en-daar kun je op radiomarkten
nog wel een exemplaar bemachtigen. Net zoals bij voorgaande projecten,
zoals de T813,
KF161 en de
Nokia Mobira,
hebben we een compleet ombouwpakket
samengesteld. Op deze pagina's vind je het laatste nieuws over dit project.
|

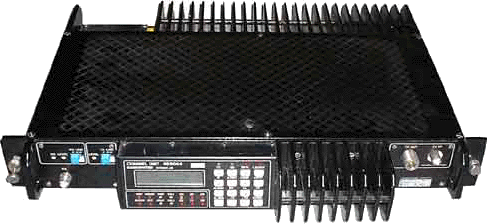

De RS9044 zendontvanger is afkomsig uit het voormalige NMT autotelefoonnetwerk
van KPN (ATF-2) en vormt een onderdeel uit de basisposten hiervan. Door de
modulaire opbouw van het apparaat en het gebruik van voornamelijk conventionele
componenten, is deze set zeer goed geschikt te maken voor amateurgebruik. Het ATF-2
netwerk maakte gebruik van een frequentie die zeer dicht in de buurt lag van de
70cm amateurband, waardoor zender en ontvanger prima kunnen worden aangepast.
Een complete basispost bestond uit een 19" rek met daarin een aantal
van deze RS9044 zendontvangers (meestal 5 stuks), voedingen,
antenne-combiners, duplexfilters en meetapparatuur. De set werd direct
op een telefoonlijn aangesloten en sommige zaken werd tussen de
verschillende sets 'gedeeld', zoals de voeding en de 10MHz oscillator.
Om de set geschikt te maken voor amateurgebruik, moest er een aantal
zaken worden toegevoegd, zoals:
|
- 10MHz referentie-oscillator
- Microfoon-voorversterker
- Laagfrequent eindversterker
- Volumeregeling
- PTT schakeling (Push To Talk)
- CTCSS toongenerator
- Roger-beep etc.
- Afstemknop
- Antenne-omschakeling
|
|
Met de hardwareclub van het museum zijn we aan de slag gegaan om
een goede, complete en reproduceerbare ombouw te maken. Hierbij
hebben we onszelf een aantal eisen gesteld:
|
- Zo min mogelijk mechanisch werk (boren, vijlen, zagen, etc.).
- Geen filters demonteren (met hobbybrander).
- Gebruik van courante, goed verkrijgbare materialen.
- De RS9044 moet samen met een voeding en de ombouwkit een complete set worden.
- Bediening moet mogelijk zijn via het bestaande toetsenbordje en via een rotary-dial (optioneel).
- Originele processorprint moet behouden blijven. Géén SMD componenten toevoegen of sporen doorkrassen.
- Eén uitbreidingsprint moet alle ontbrekende onderdelen bevatten.
- PIN-Switch voor omschakeling van antenne tussen ontvangst en zenden.
- Dezelfde kwaliteit als eerdere 'museum-ombouwsets'.
|
Buiten de noodzakelijke modificaties op de bestaande printen en connectors
(HF-print, processor/audio print, enkele aansluitingen (her)bedraden)
komen er twee nieuw te bouwen printen in de kast: FCM3 (de uitbreidingsprint
met microprocessor en diverse functies) en een TX/RX omschakelprint (de zgn. PIN-switch).
De bestaande kast biedt voldoende ruimte voor deze uitbreidingen.
|
|
|
Aanpassing van de HF filters
|
|
|
|
De bestaande filters blijven nagenoeg in takt en hoeven
niet gedemonteerd of losgestookt te worden. Ze zullen op een dusdanige
manier worden aangepast dat ze op de juiste frequentie afgeregeld
kunnen worden. Hiervoor moeten enkele gaatjes in de filterbehuizingen
worden geboord waarin (meegeleverde) messing schroeven worden
geplaatst. De boormallen voor deze gaatjes zijn in de ombouwbeschrijving
opgenomen.
|
|
|
|
|
De FCM-3 uitbreidingsprint
|
|
|
|
Alle ontbrekende schakelingen zijn op één print ondergebracht,
die we de FCM-3 hebben genoemd. Deze print past precies in
het middelste vrije compartiment aan de onderzijde van de RS9044
en ziet er minstens zo professioneel uit als de bestaande printen.
De volgende functies zijn op deze FCM-3 ondergebracht:
|
- LF eindversterker
- Volumeregeling
- Microfoonvoorversterker
- CTCSS
- DTMF
- Roger-beep
- Rotary-dial interface
- 10MHz referentie-oscillator met temperatuurcorrectie
- 10V en 5V voeding voor de schakeling
- Packet interface
|
|

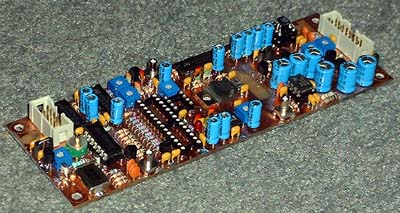

Hierboven een afbeelding van het prototype van de FCM-3 print,
gemaakt op zelfgeëtst dubbelzijdige printmateriaal. In het lege
voetje op het midden van de print zal de Scenix microprocessor
worden geplaatst. De printplaat in het bouwpakket is van een
professionele kwaliteit: dubbelzijdig, doorgemetaliseerd en
voorzien van soldeermasker en tekstopdruk.
|
Omdat zender en ontvanger in de oorspronkelijke uitvoering van
de RS9044 waren voorzien van een aparte antenne voor zender en
ontvanger, moesten we iets bedenken om beide aansluitingen te
combineren op één antenne. Daarvoor hebben we een uiterst kleine,
3-dimensionale, print ontworpen die ten minste geschikt is voor
een vermogen van 35 Watt. De print past in de geringe ruimte
tussen de eindtrap en de antenne-aansluiting en vereist geen
mechanische aanpassingen.
Omdat deze PIN-Switch ook bruikbaar is met andere ombouwmethoden voor de RS9044,
en zelfs voor de ombouw van andere 70cm apparatuur, hebben we deze tevens
als afzonderlijk bouwpakket beschikbaar gemaakt.
➤ Gebruik deze PIN-switch voor de F955 ombouw
|
Hierboven enkele plaatjes van de PIN-Switch die gemaakt
zijn tijdens de bouw van één van de eerste prototypes.
Op deze foto's is goed te zien hoe de teflon coax moet
worden gestript en aangesloten.
|
Peter, PE1DTN, heeft de software voor deze set gemaakt.
Hiervoor heeft hij gebruik gemaakt van twee processoren.
De basissoftware is ondergebracht in de originele TI-processor
in de RS9044. Dit is een vrij exotische processor, maar het
is Peter toch gelukt om deze te temmen. Deze software
bestuurt de set, zorgt voor afhandeling van het bestaande
toetsenbord en het display.
Daarnaast heeft Peter de software gemaakt voor de Scenix
processor die zich op de FCM-3 print bevindt. Deze is vergelijkbaar
met een Microchip processor, met het verschil dat de Scenix
sneller is en in staat is om periferie in software te emuleren.
De Scenix processor wordt o.a. gebruikt om de CTCSS en DTMF tonen
op te wekken, hetgeen een goedkoper alternatief is gebleken voor
een kant-en-klare CTCSS generator.
Wanneer de RS9044 wordt voorzien van een RS232 interface, bestaat
de mogelijkheid om de gehele set vanaf een PC te besturen. Hiervoor
is geen speciale software vereist; een eenvoudig terminal
programma is al voldoende om de hele zaak aan te sturen.
Op deze manier kan de set vanaf vrijwel ELKE computer worden
bestuurd.
➤ Terminal programma onder Windows
|
|
|
De uiteindelijke ombouwset
|
|
|
Op de landelijke radiovlooienmarkt 2001 in Rosmalen was de
ombouwset voor de RS9044 voor het eerst te koop. De prijs
van de complete ombouwkit was NLG 155 (FCM3, PIN-Switch
en RS232 interface). De de enorme belangstelling was de
ombouwkit helaas snel uitverkocht en kan het even duren
voordat deze weer beschikbaar is. Neem evt. contact op
met het museum.
Op dit moment (29 september 2002) is er weer een nieuwe
serie ombouwpakketten beschikbaar en op de Dag voor de
Amateur op 12 oktober j.l. hebben we weer een groot aantal
amateurs hiermee gelukkig kunnen maken. LET OP: Er is slechts een
beperkt aantal pakketten beschikbaar en dit is de laatste
serie die wordt samengesteld, dus wees er snel bij.
|
|
Hieronder vindt je een aantal bestanden met meer
informatie over de ombouw. Voor de meeste bestanden
moet je de beschikking hebben over een PDF Reader.
|
|
|
Wijzigingen en aanvullingen
|
Ondanks de uiterste zorg die we hebben besteed aan deze ombouw
kan het voorkomen dat er kleine of grotere fouten in zijn geslopen.
Zodra eventuele aanvullingen bij ons bekend zijn, zullen deze
hier worden vermeld.
Laatste wijziging: 22 mei 2001.
|
|
|
|
RS9044 ombouwbeschrijving (5MB PDF file)
|
|
Dit is de meest recente versie van de RS9044 ombouwbeschrijving.
Een complete beschrijving van het ombouwen van de filters, de
bouw van de FCM-3 en de PIN-Switch en het afregelen van de set.
|
|
